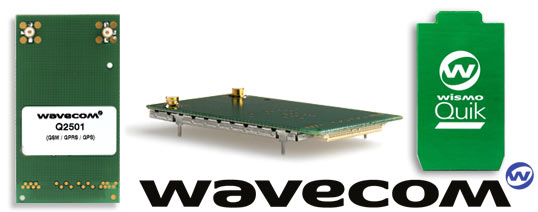

GSM/GPRS модуль WISMO Quik Q2501 со встроенным 16-ти-канальным GPS приемником. Полностью интегрированная платформа GSM/GPRS/GPS, спроектированная для автомобильных приложений. Модуль WISMO Quik Q2501 совмещает свойства сотового модема с 16-ти канальным GPS приемником в одном корпусе. Модуль разрешен к повсеместному применению на основании соответствия тестам стандартов R&TTE (радио и телекоммуникационного терминального оборудования) и GCF (глобального сертификационного форума).

Характеристики GSM/GPRS модуля WISMO Quik Q2501:

• EGSM/GPRS прибор (EGSM900/1800 МГц), спроектированный для автомобильных приложений.
• Совместим со стандартом ETSI GSM phase 2
• Класс 4 (2Вт на частоте 900МГц)
• Класс 1 (1Вт на частоте 1800МГц)
• Источник питания:
  • 260 мА средний ток в режиме голосовой связи (GSM 900, Pmax)
  • 190 мА средний ток в режиме голосовой связи (GSM 1800, Pmax)
  • менее 3,5мА в ждущем режиме
  • SIM Toolkit версия 99
• Встроенный датчик температуры
• Передача голоса в режиме GSM
  • телефония, аварийные вызовы 112
  • системы кодирования звука: FR/EFR/HR
  • Подавление эха и снижение шумов
  • Полный дуплекс для режима hands free
• Передача данных в режиме GPRS
  • Асинхронная прозрачная и не прозрачная до 14400бит/с
  • GPRS класс 10 (до 4Rx или 2Тх)
  • Схемы кодирования: от CS1 до CS4
  • Поддержка PBCCH
  • Точка-точка MT/MO и SMS CB
  • EMS
• Управление при помощи АТ команд для PDA и вертикальных приложений
  • Переадресация вызовов
  • Конференция
  • Ожидание звонка, удержание звонка
  • USSD

Характеристики GPS приемника

• 16 приемных каналов, частота L1, код С/А
• Точность:
  • 3 м СЕР
  • GPS 2 м CEP ( в зависимости от точности корректировки данных)
• Время запуска
  • Горячий старт 3,5 с
  • Теплый старт 33 с
  • Холодный старт 41,5 с
• Повторный захват сигнала менее чем через 1 с
• Протоколы:
  • NMEA - 0183 вход/выход
  • UBX двоичный вход/выход
  • RTCM in
• Антенная система
  • Встроенный источник питания активной GPS антенны (3 В/5 В)
  • Детектор короткого замыкания

Интерфейсы GSM/GPRS модуля WISMO Quik Q2501

• Антенный: 2 раздельных RF разъема для антенн GPS и GSM/GPRS
• Питание: разъем для подключения источника питания 3,6 VDC
• 80-ти выводной интерфейсный разъем:
  • 3В интерфейс SIM с детектированием присутствия карты (1,8 В или 5 В при внешнем сдвигателе уровня)
  • 2 микрофонных входа и два выхода спикера
  • 2 последовательных SPI шины
  • 10 входных линий для клавиатуры 5 на 5
  • 1 выход зуммера
  • 1 вход АЦП и 1 выход ЦАП
  • 1 выход светодиодной индикации
  • 6 выводов GPIO
  • 4 входа GPO
  • 1 выход GPI
  • 2 последовательных порта RS232 со скоростью до 115,2 Кбит/с
  • Навигационное счисление
  • Импульс временной синхронизации

Условия эксплуатации WISMO Quik Q2501

• Рабочий температурный диапазон: -20°С +55°С
• Температура хранения: -30°С 85°С
• Типоразмер: 58 32 6 мм
• Вес: менее 15 г

Совместимость

• Набор из более 550 АТ команд
• GSM 07.05 или 07.07
• Специальные АТ команды для GPS
