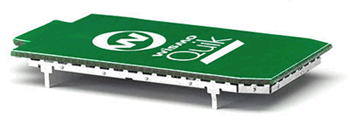

GSM/GPRS модуль Wavecom Q2406B — это двухканальные GSM/GPRS-Модули (E-GSM/GPRS 900/1800 MHz), совместимые со стандартом «ETSI GSM Phase 2+». Предназначены для создания беспроводных абонентских терминалов WLL и систем беспроводной передачи данных. Благодаря встроенным блочным функциям, практическое использование модулей отличается исключительной простотой и надежностью. А встроенный стек протокола TCP/IP (Q2406B) позволит Вашим приложениям без дополнительных внешних компонентов использовать ресурсы Интернета: e-mail, POP3, SMTP, FTP, обновлять ПО, проводить мониторинг удаленных объектов и многое другое.

Технические характеристики GSM модуля Wavecom Q2406B:

• 2 Вт EGSM 900/GSM 850 МГц.
• 1 Вт GSM 1800/1900 МГц.
• Flash-память — 32 Мбит, SRAM(ОЗУ) — 4 Мбит. (Q2406B)
• Flash-память — 16 Мбит, SRAM(ОЗУ) — 2 Мбит. (Q2403A)
• GPRS, класс 10 (Q2406B)
• GPRS, класс 2 (Q2403A)
• Встроенный стек TCP/IP (Q2406B)
• Полная поддержка всех функций GSM Phase 2+.
• Открытая перепрограммируемая платформа «Open AT», v.2.0.
• Напряжение питания: 3, 6В (возможность прямого подсоединения к Li-ion аккумулятору).
• Ток потребления:
  • в выключенном режиме — 5 мкА;
  • в режиме ожидания — 2, 2 мА;
  • в рабочем режиме — от 75 до 300 мА;
• максимальный импульсный ток при регистрации в сети — 1, 7 А (в течение 580 мкс).
• Часы реального времени, календарь.
• Функции заряда аккумулятора.
• Функции подавления шума и эффекта «эхо».
• Габаритные размеры — 58x32x4 мм.
• Вес — 11 г.
• Температурный режим эксплуатации — от -20 до +55 °С.
• Температура хранения — от -30 до +85 °С.

Интерфейсы (60-ти контактный разъем) GSM модуля Wavecom Q2406B:

• Интерфейс электропитания (3, 6В, Vbat, Vdd).
• Интерфейс заряда аккумуляторов (CNG_IN, BAT_TEM).
• Интерфейс питания внешних устройств (2, 9 В, 10 мА).
• Интерфейс SIM-карты, 3В (SIMVCC, SIMRST, SIMCLK, SIMDATA, SIMPRES).
• Последовательный интерфейс, протокол V24 (Tx data, Rx data, Request To Send, Clear To Send, Data Terminal Ready, Data Set Read Data Carrier Detect, Ring Indicator).
• Дополнительный последовательный интерфейс, Bluetooth connectivity (Tx data, Rx data, Clear To Send, Ready To Send) не поддерживаемый АТ-командами.
• SPI-шина (Serial Clock, SPI Data, SPI Enable).
• Дополнительная SPI-шина, не поддерживаемая АТ-командами (Serial Clock, SPI Data, Aux. Enable).
• Двухпроводный интерфейс (Serial Clock, Data).
• Аудиоинтерфейс (MIC1+bias, MIC2, SPK-dif, SPK-sing).
• Интерфейс клавиатуры (5 строк/5 колонок).
• LCD-интерфейс, не поддерживаемый АТ-командами (для подключения необходим внешний драйвер LCD).
• Вводы-выводы общего назначения (CMOS/2X, CMOS/2X, CMOS/2X, 3X, 1X, CMOS).
• Резервные вводы-выводы общего назначения, не поддерживаемые АТ-командами (CMOS/2X, CMOS/2X, CMOS/2X, 3X).
• АЦП (10 бит, 0-2, 8 В).
• Внешнее управление (ON, OFF, BOOT, RESET).

Характеристики IP-связи:

• Базовое программное обеспечение
• eDevice SmartstackTM, IP.
• Соединение ISP
• Совместимость с PPP RFC, подключение к любому ISP.
• Один динамический адрес IP на устройство.

TCP/IP:

• IP v4, гарантированная совместимость с RFC.
• Доступ к TCP-socket для специализированного использования.
• Управление модулем при работе со стеком TCP/IP реализуется с помощью специальных АТ-команд. Программное обеспечение модуля Q2406B: ICMP, DNS, SMTP, POP3, FTP, TCP socket.

TCP socket:

• Открытие/закрытие сессии на определенном порте.
• Использование на входящих или исходящих соединениях (listen/open).
• Специальное программное обеспечение для крупных производителей.

DNS-клиент:

• Определение доменного имени.

E-mail-клиент:

• Отправка почты, включая предварительно подготовленные сообщения (SMTP).
• Прием почты (POP3).

Клиент FTP:

• Прием и передача файлов.

Управляющий уровень:

• Управление интернет-соединением.
• Автоматическая инициализация.
• Автоматический прием или передача почты для независимой конфигурации, ежемесячное обновление, файлы статистики.

Последовательный интерфейс

• Передача данных.
• АТ-команды.

Расширенное программное обеспечение

• Полный набор стандартных АТ-команд.
• Специальные АТ-команды для интернет-связи.
• Совместимость с внешним приложением «Open AT».

Дополнительно заказываемые приложения — «Open AT»

• Разработка и отладка программного обеспечения под конкретные задачи пользователей.
• Компиляция пользовательских приложений и загрузка в Flash-память модуля.
• Использование встроенного микропроцессора для обслуживания внешней периферии.
• Объем пользовательских приложений: Flash — 512 кбит, RAM — 128 кбит, E2P — 64 кбит.
• Безопасный PIN-код (приложение автоматически вводит PIN-код при старте, предотвращая взлом).
• Возможность замены внутренних приложений по сетям Интернет.
• Контроль удаленных устройств по сетям Интернет.
• Выполнение встроенных приложений при неработающем модуле GSM.
